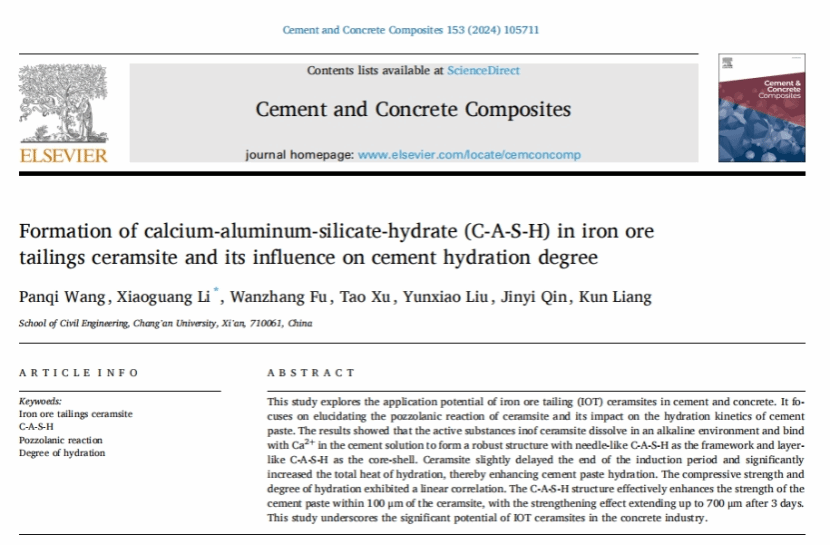

近日，我校建筑工程學(xué)院博士生王攀奇在導(dǎo)師李曉光教授的指導(dǎo)下，以第一作者身份在建筑材料領(lǐng)域國際頂級期刊《Cement and Concrete Composites》（中科院1區(qū)TOP，IF=10.8）上發(fā)表論文“Formation of calcium-aluminum-silicate-hydrate (C-A-S-H) in iron ore tailings ceramsite and its influence on cement hydration degree”（水化硅鋁酸鈣凝膠 (C-A-S-H) 在鐵尾礦陶粒表面的形成及其對水泥水化程度的影響）。論文通信作者為建筑工程學(xué)院李曉光教授，論文第一署名單位和通信作者單位均為長安大學(xué)。該項研究由國家自然科學(xué)基金項目（52272015）資助。

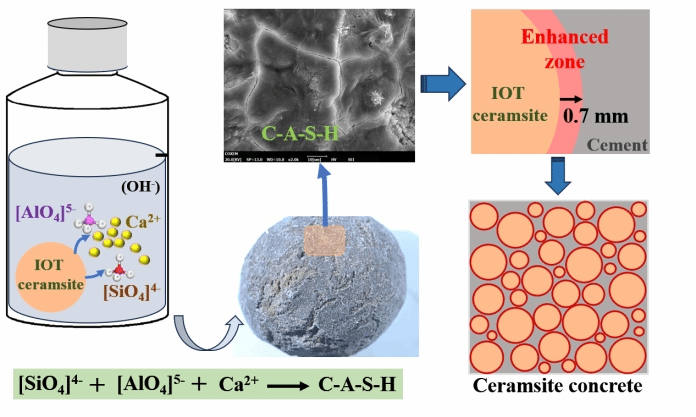

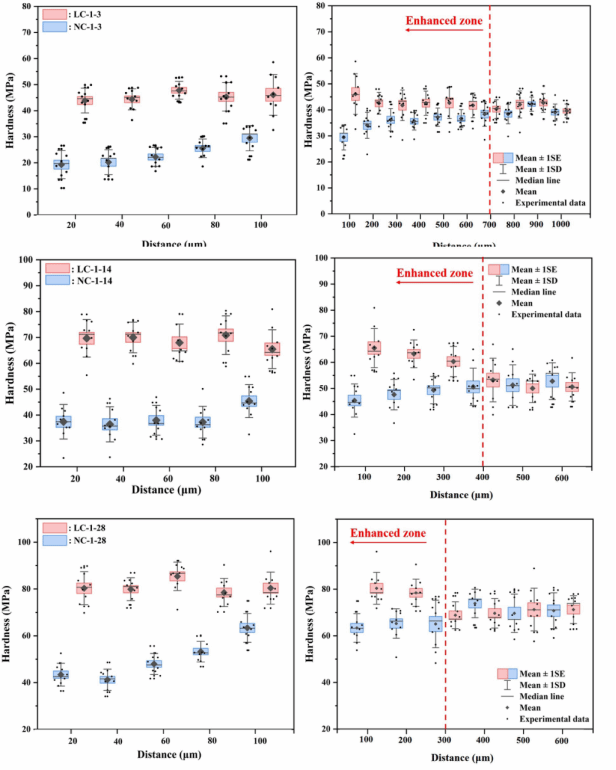

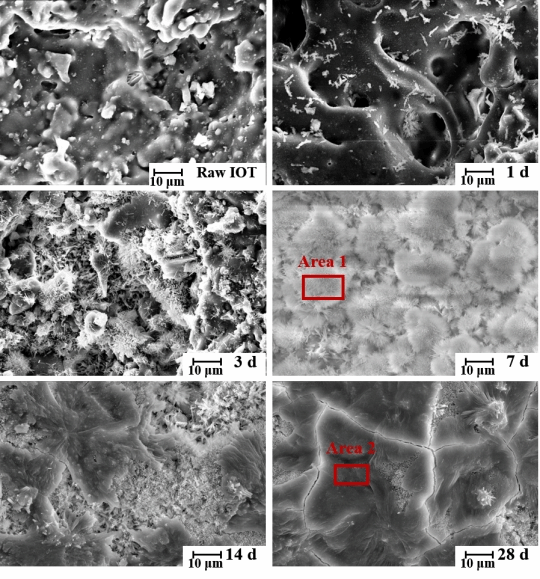

本文研究了鐵尾礦陶粒在水泥和混凝土中的應(yīng)用潛力。研究重點闡明了鐵尾礦陶粒的火山灰反應(yīng)及其對水泥漿體水化動力學(xué)的影響。結(jié)果表明，鐵尾礦陶粒中的活性物質(zhì)在堿性環(huán)境中溶解，并與水泥溶液中的Ca2+結(jié)合，形成以針狀C-A-S-H為框架、層狀C-A-S-H為核殼的穩(wěn)固結(jié)構(gòu)。鐵尾礦陶粒的摻入可以推遲水泥誘導(dǎo)期的結(jié)束時間，并能夠顯著增加了總水化放熱量。水泥硬化漿體的抗壓強度與其水化程度具有線性關(guān)系。鐵尾礦陶粒表面形成的C-A-S-H凝膠可以明顯增強100 μm范圍內(nèi)的水泥石強度，且在3天后這一強化效果可擴展至700 μm。本研究為鐵尾礦陶粒在混凝土行業(yè)中的應(yīng)用提供了重要理論支撐。

文獻(xiàn)鏈接：https://doi.org/10.1016/j.cemconcomp.2024.105711

（審稿：趙曉紅  網(wǎng)絡(luò)編輯：和燕）
